Gasification boiler H425 EKO-D

-15%
H4EKO-D
H4EKO-D perspektiva levá
H4EKO-D zboku
H4EKO-D zepředu
H4EKO-D zezadu
banner H4EKO-D černý
Keskkütte-puugaasi-pealtlaetav-altpõlemisega-teras-katel-opop-h4-eko-d
H4EKO_D_1
H4EKO_D_2
Wood gasification boiler H425 EKO-D
Boiler power - 25kW
Efficiency - 90,2%
Boiler efficiency class: 5.
Height - 964 mm
Depth - 1085 mm
Width - 698 mm
Weight - 369 kg
Flue pipe diameter - 130 mm
3444,06 €
2927,45 €

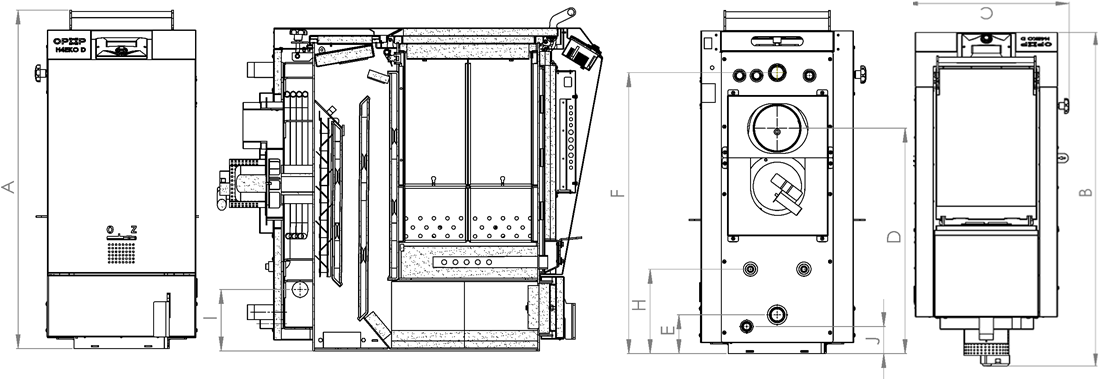

Puugaasikatla  H425 EKO-D mõõdud (kliki pildigalerii joonisel):

A - katla kõrgus - 964 mm
B - katla sügavus - 1085 mm
C - katla laius - 698 mm
D - suitsitoru asukoht - 635 mm
E - vee sisselaskeava asukoht - 109 mm
F - vee väljalaskeava asukoht - 791 mm
H - jahutusahela asukoht - 238  mm
I - küttekeha asukoht - 173 mm
J - tühjendusklapi asukoht - 77 mm

Suitsutoru läbimõõt - 130 mm
Katla kaal - 369 kg


H4 EKO-D on kõrge kasuteguriga ökonoomne puidu põletamiseks mõeldud puugaasikatel. Kaheastmeline põlemine ja automaatselt doseeritav õige õhu kogus tagab katla kõrge kasuteguri, 90%. Põlemisõhu juurdevoolu reguleerivad primaarõhu klapid (katla vasakul ja paremal küljel) ja sekundaarõhu klapp (katla ees). Primaarõhu klappide asendiga tagatakse õige katla võimsus, sekundaarõhu klapiga reguleeritakse puugaasi järelpõlemist, et saavutada madalaim süsinikdioksiidi ja lämmastikoksiidi heitkogus põlemisel. Katla ülaosas on täite- ja puhastusluuk. Veenduge, et katla töötamise ajal oleksid need tihedalt suletud. Ärge avage ühtegi ust põlemisprotsessi ajal, mitte enne kui katlasse on jäänud ainult väike hõõguvate süte kiht. Alles siis saab kütust uuesti lisada. Katla küljel on tõmbevarras, mis avab suitsu väljalaske klapi pürolüüsi kambrist. Avage see, siis ei tule katla laadimisluuki avades suits ruumi. Täitekambri külgseinad on kaetud kuumakindlast roostevabast terasest katteplaatidega. See kaitseb katla seinu kütmisel tekkivate kahjulike ainete eest. Katteplaadid on katla puhastamise ajaks eemaldatavad. Täitekambri põranda moodustab tulekindel keraamiline plaat, milles asub põlemise düüs. Tulekindla düüsi all on keraamiliste plaatidega vooderdatud põlemiskamber. Põlemiskambrist väljuvad kuumad põlemisgaasid läbi katla taga asuva soojusvaheti korstnasse.

 Katla tehnilised näitajad :

Katla tüüp: H425 EKO-D
Nominaalne soojusvõimsus: 25 kW
Efektiivsus: 90%
Korstna tõmme: 12 Pa
Öko: jah
Katla klass vastavalt standardile EN 303-5:  5
Katla veemaht: 54 l
Küttevee temperatuurivahemik: 65 - 85 ° C
Kütusekambri maht: 82 l
Täiteava mõõtmed: 35 x 42 cm
Küttepuude pikkus: 40 cm
Põlemisaeg maksimaalsel võimsusel > 4 tundi
Suitsugaaside temperatuur: 130 ° C
Lubatud maksimaalne rõhk veesärgis: 2 Bar
El.tarbimisvõimsus / elektrikaitse klass: 22 W / IP 20
Pinge / Vool:  230 V/ 2A



Tahkekütte katlamaja töötamise põhimõtte ja joonise leiad SIIT
